     MC-JCXE型 MC-JCXG型 光栅尺传感器按外形分类分为标准型、大型尺二类。光栅不接长最大测量长度4000mm,滑动部采用已被验证为最可靠耐用的五轴承设计,所有轴承采用“A”等级高精度轴承,优异的重复定位性,高等级的测量精度采用特殊的耐油、耐蚀、高弹性及抗老化塑胶,防水、防尘优异,使用寿命长。

主要技术指标
型号 MC-JCXE1 MC-JCXE5 MC-JCXG1 MC-JCXG5
有效行程(mm) 50~1000(每50mm一档) 1100~3000(每100mm一档)
光栅栅距 10um 20um 10um 20um
光栅测量系统 透射式红外光学测量系统,红外线波长:880mm
读数头滚动系统 90°垂直式五轴承滚动系统 45°五轴承滚动系统
分辨率 1um 5um 1um 5um
重复精度 1um 5um 1um 5um
50-500mm精确度 ±3um ±6um ±3um ±6um
550-1000mm精确度 ±6um ±10um ±6um ±10um
1100-1500mm精确度 ±30um ±30um
1600-2000mm精确度 ±50um ±50um
2100-3000mm精确度 ±80um ±80um
工作速度 >20m/min >60m/min >20m/min >60m/min
工作环境 温度 0--50° 湿度≤90%(20±5°)
工作电压 5VDC±5%

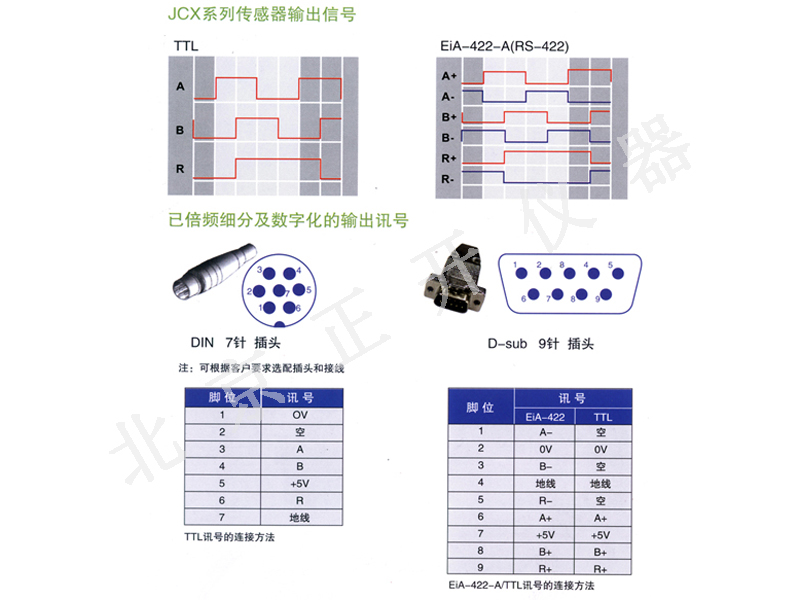

输出信号 TTL电平

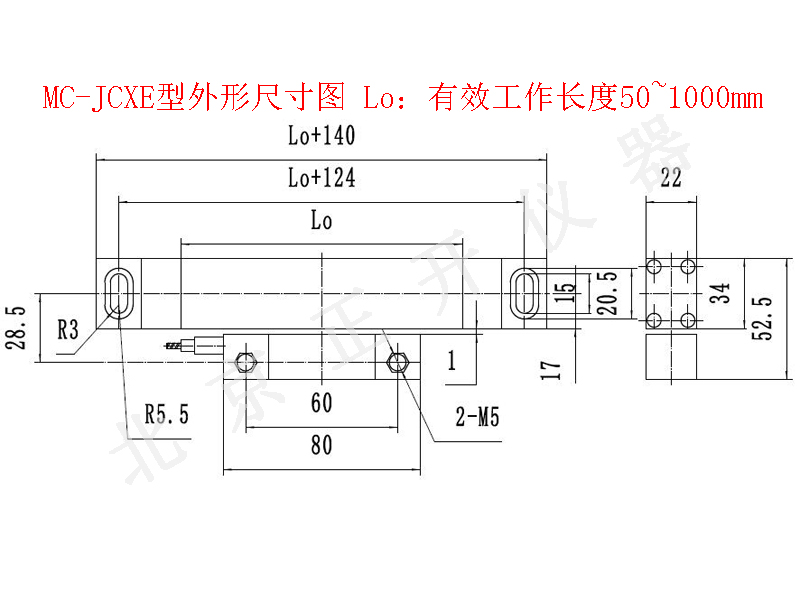

   MC-JCXE型外形尺寸图 Lo:有效工作长度≤1000mm

   MC-JCXG型外形尺寸图 Lo:有效工作长度≤3000mm
