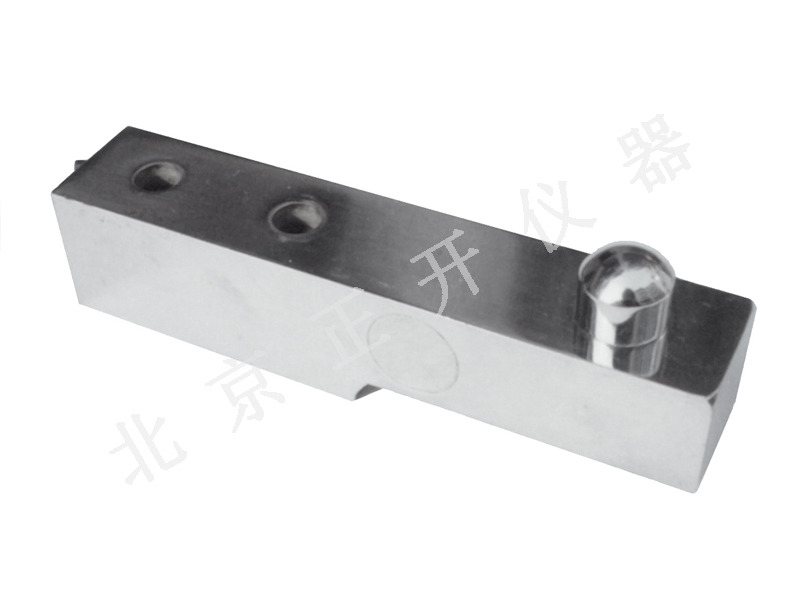

    MCC-X3型悬臂梁式称重传感器外形低 ,自然线性优良,抗侧向力好。

     适用于平台秤、料仓秤等电子计量。

主要技术指标
量程 2, 3, 5 T
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.03~0.1 % F·S
滞后 0.03~0.1 % F·S
不重复性 0.03~0.1 % F·S
温漂 0.003% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

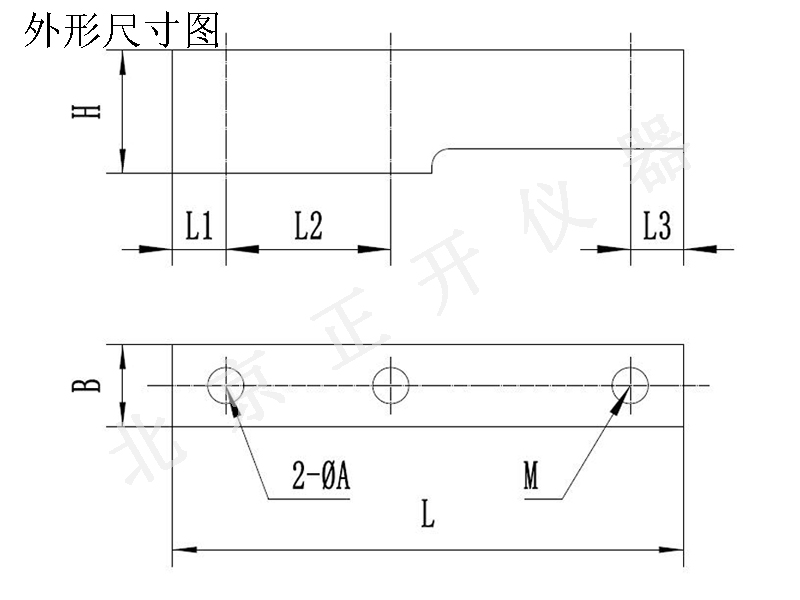

   外形尺寸图

   与量程相关的外形尺寸表

 量程  L  B  H  ΦA  M  L1  L2  L3
 2 T  180  40  40  16.5  M24  27.5  50  27.5
 3 T  180  40  40  16.5  M24  27.5  50  27.5
 5 T  250  54  62  24.5  M24  27.5  75  27.5
