     MCL-Z型柱式拉压力传感器其结构兼顾于柱式、S式的优点,结构紧凑,造形优美,测量精度高,抗偏能力强,量程分布范围宽。

     因其高度可靠性及密封设计,即使在恶劣环境下,仍能长时间连续工作。广泛运用于配料、机械制造、拉力试验机等计量与控制系统中。

主要技术指标
量程 1, 2, 3, 5, 10, 20, 30, 50, 100, 200, 300, 500, 800 kN
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.03~0.1 % F·S
滞后 0.03~0.1 % F·S
不重复性 0.03~0.1 % F·S
温漂 0.003% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

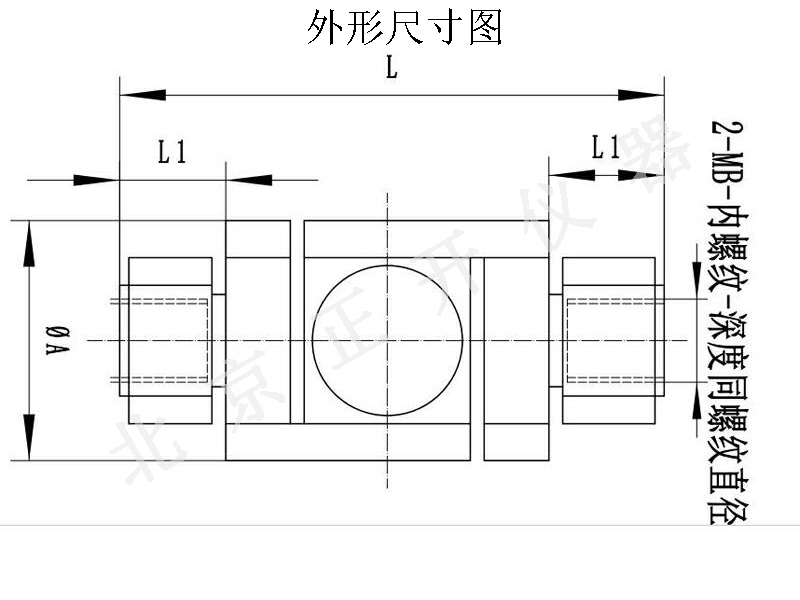

   外形尺寸图

   与量程相关的外形尺寸表

 量程  L  L1  A  B
 1~5 kN  93  17  Φ48  M16X1.5/M16
 10 kN  93  17  Φ52  M16X1.5/M16
 20~30 kN  112  22  Φ63  M24
 50 kN  130  24  Φ68  M24
 100 kN  138  30  Φ70  M30
 200 kN  150  36  Φ95  M36
 300 kN  184  45  Φ120  M45
 500~800 kN  280  60  Φ165  M60

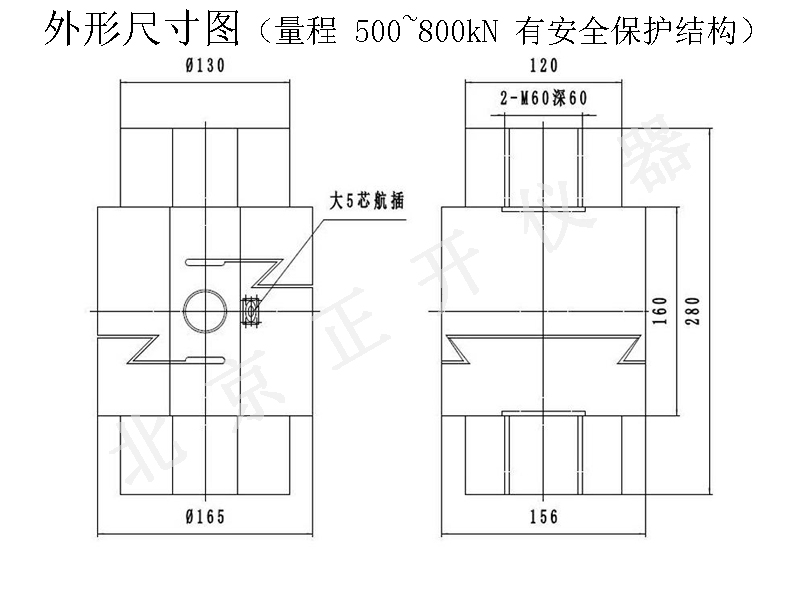

   外形尺寸图(量程 500~800kN 有安全保护结构)
