     MCL-F型轮幅式拉压力传感器采用轮幅梁式结构,高精度,低外形,密封可靠,性能稳定;具有很强的抗偏、抗扭、抗侧能力。

     适用于汽车秤、轨道衡、平台秤、料仓秤、吊车、压力试验机等电子衡器。

主要技术指标
量程 10, 20, 30, 50, 100, 200, 300, 500, 1000 kN
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.1~0.5 % F·S
滞后 0.1~0.5 % F·S
不重复性 0.1~0.5 % F·S
温漂 0.01% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

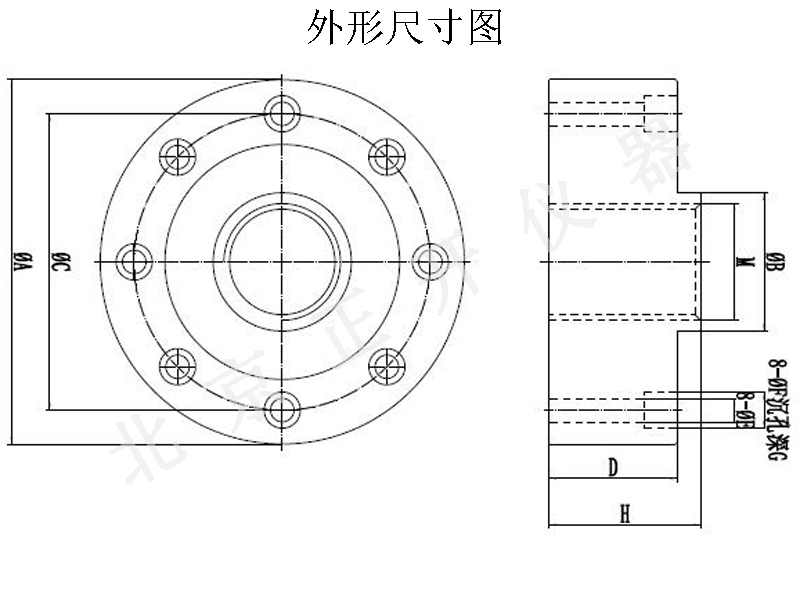

   外形尺寸图

   与量程相关的外形尺寸表

 量程  ΦA  ΦB  ΦC  D  E  F  G  H  M
 10~50 kN  105  34  88.9  32  7.5  10.5  9.2  46  M16X1.5
 100~250 kN  122  41  101.7  47  9  14  10.5  53  M32X1.5
 300~500 kN  143  51  117  51  10.5  17  16  57.6  M40X1.5
 1000 kN  200  76  162.6  70  13  20  18  83  M64X3

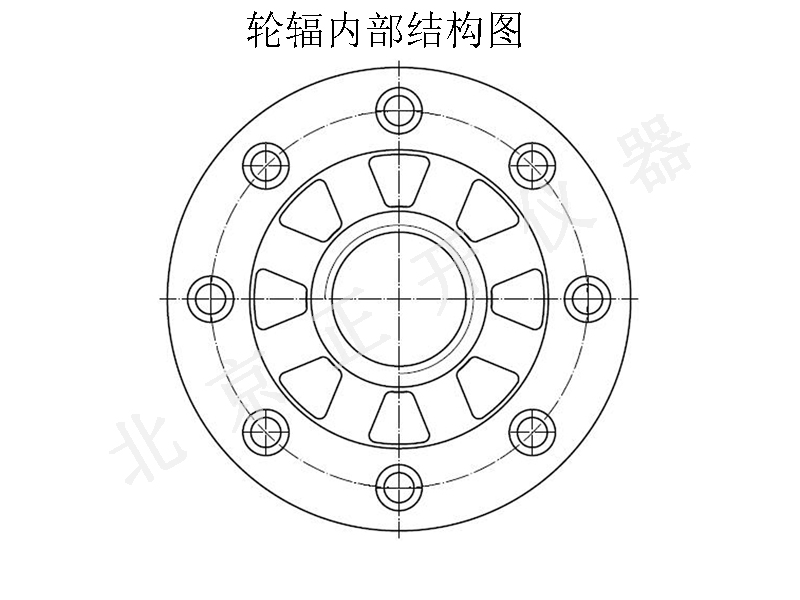

   轮辐内部结构图
