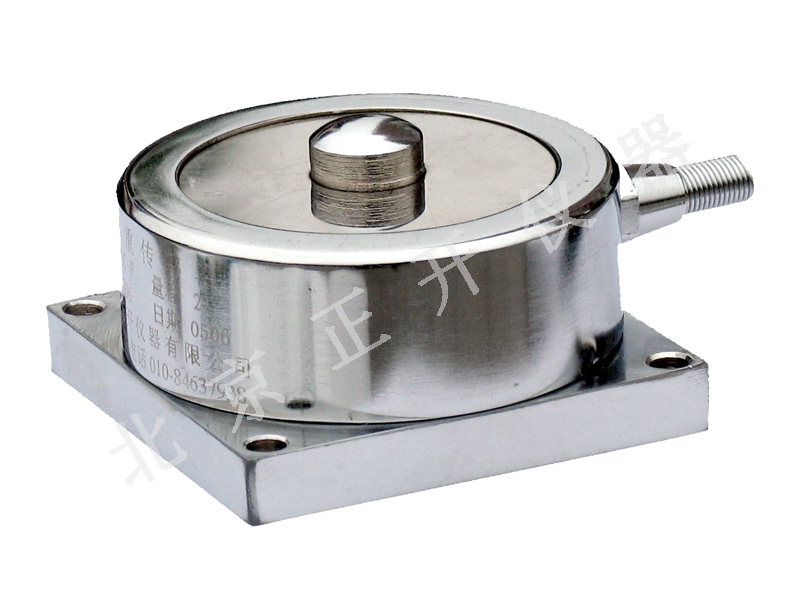

     MCC-F型轮辐式高传感器采用采用轮幅梁式结构,高精度,低外形,密封可靠,性能稳定;具有很强的抗偏、抗扭 、抗侧能力。

     适用于汽车秤、轨道衡、平台秤、料仓秤、吊车、压力试验机等电子衡器。

主要技术指标
量程 0.3, 0.5, 1, 2, 3, 5, 10, 20, 30, 50, 100, 350 T
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.1~0.5 % F·S
滞后 0.1~0.5 % F·S
不重复性 0.1~0.5 % F·S
温漂 0.01% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

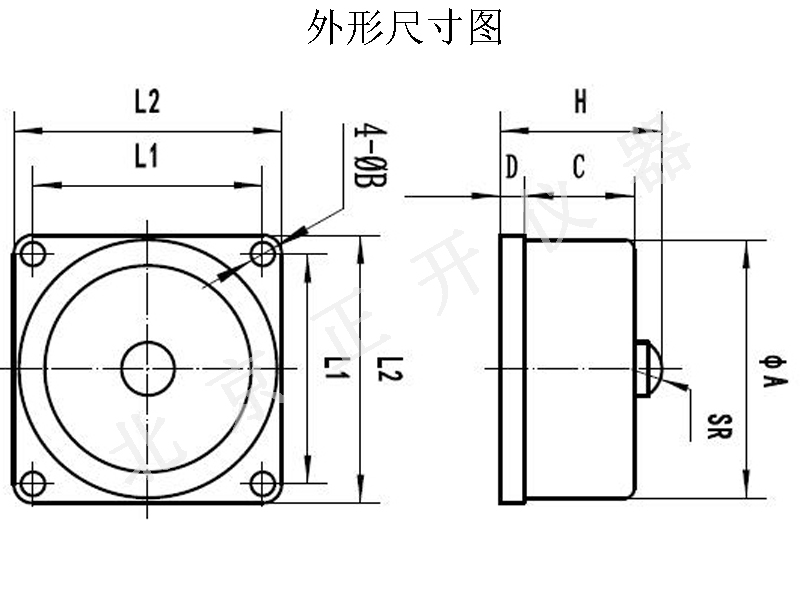

   外形尺寸图

   与量程相关的外形尺寸表

 量程  L1  L2  H  ΦA  ΦB  SR  C  D
 0.3~2 T  63  72  43  72  4.5  8  25  10
 3~5 T  76  88  55  88  6  12.5  34  10
 6~10 T  105  125  72  125  8.5  15  44  16
 15~30 T  137  165  89  165  12.5  29.2  55  22
 50 T  137  165  95  165  12.5  29.2  62  22
 100 T  164  195  100  195  16.5  40  60  30
 350 T      170  380    150  150
