     MCC-W型微型称重传感器采用全不锈钢结构,低外形,全密封防水,性能稳定。

     适合空间狭小的环境安装使用。

主要技术指标
量程 20, 30, 50, 100, 200, 300, 500, 1000 kg
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.5 % F·S
滞后 0.5 % F·S
不重复性 0.5 % F·S
温漂 0.05% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

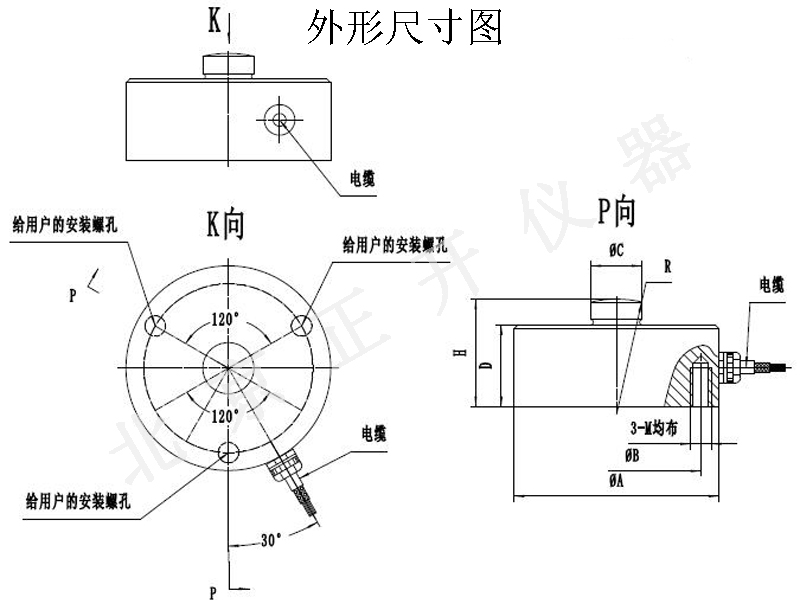

   外形尺寸图

   与量程相关的外形尺寸表

 量程  A  B  C  D  H  M  SR
 20~200 kg  20  15.5  2.5  10  12  M3
 300~1000 kg  26  18.5  5  11.5  15  M4
