     MCN-D型动扭矩传感器采用应变桥电测技术，具有长期稳定性及抗蠕变特性，扭轴可动态连续高速旋转。

     应用于电机、发电机、减速机、柴油机的转矩转速和功率的检测。

主要技术指标
量程 5, 10, 20, 30, 50, 100, 200, 300, 500 Nm 1, 2, 3, 5, 10 kNm
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA或RS485,Wi-Fi
非线性 0.1~0.5 % F·S
滞后 0.1~0.5 % F·S
不重复性 0.1~0.5 % F·S
温漂 0.01% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S
转速 0~8000rpm
转速信号 60脉冲/转

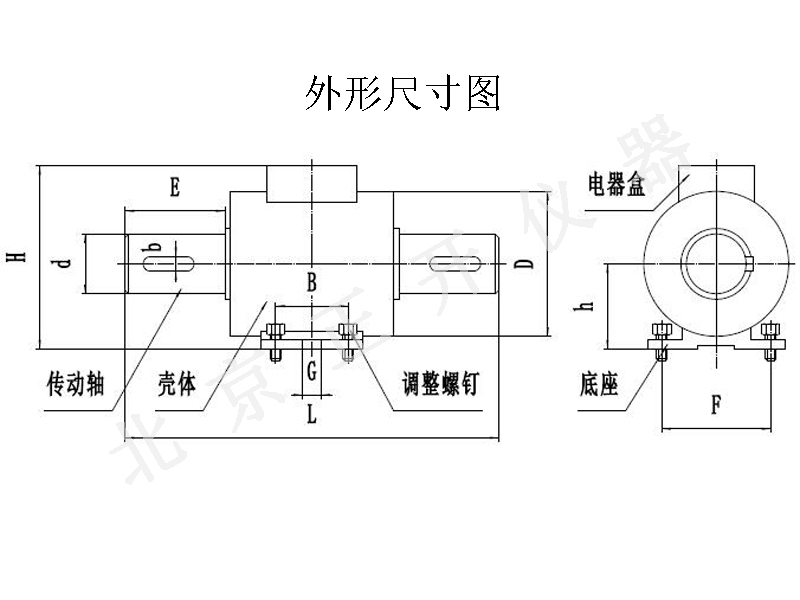

   外形尺寸图

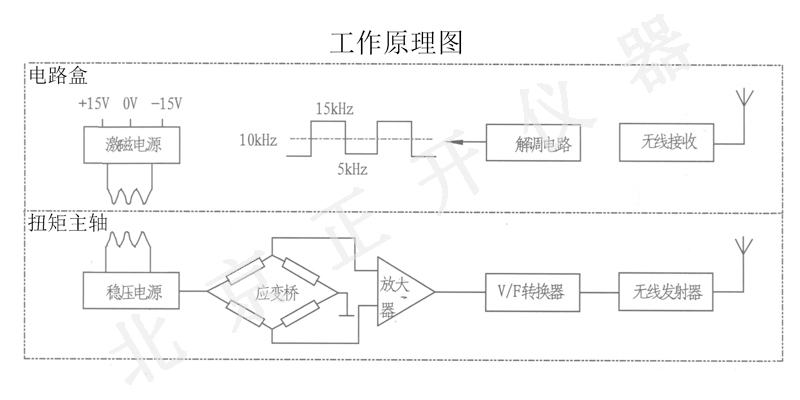

   工作原理图

   与量程相关的外形尺寸表

 量程  D  d  L  E  H  h  B  G  F  单键尺寸
 5~100 Nm  Φ70  Φ18  180  30  104  48  44  10.2  78  20X6X6
 200~300 Nm  Φ80  Φ28  201  40  114  53  44  10.2  78  27X8X7
 500 Nm  Φ93  Φ38  233  55  127  59.5  44  10.2  78  40X10X8
 1~2 kNm  Φ116  Φ50  305  80  162  78  70  12.5  106  59X14X9
 3~5 kNm  Φ145  Φ75  343  100  189  92.5  90  12.5  124  68X22X14
 10~20 kNm  Φ165  Φ90  365  108  220  110  90  12.5  130  90X25X14
