     MCL-S2型拉压力传感器是一种经典的S式高精度结构拉压力传感器,量程分布范围宽。因其高度可靠性及密封设计,即使在恶劣环境下,仍能长时间连续工作。

     适用于指定的标准称量,如平台秤、料斗称量系统等、尤其适用于一些要求精度高的工业称量系统。

主要技术指标
量程 1.5, 2, 3, 5, 10, 20, 30, 50, 100 kN
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.03~0.1 % F·S
滞后 0.03~0.1 % F·S
不重复性 0.03~0.1 % F·S
温漂 0.003% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

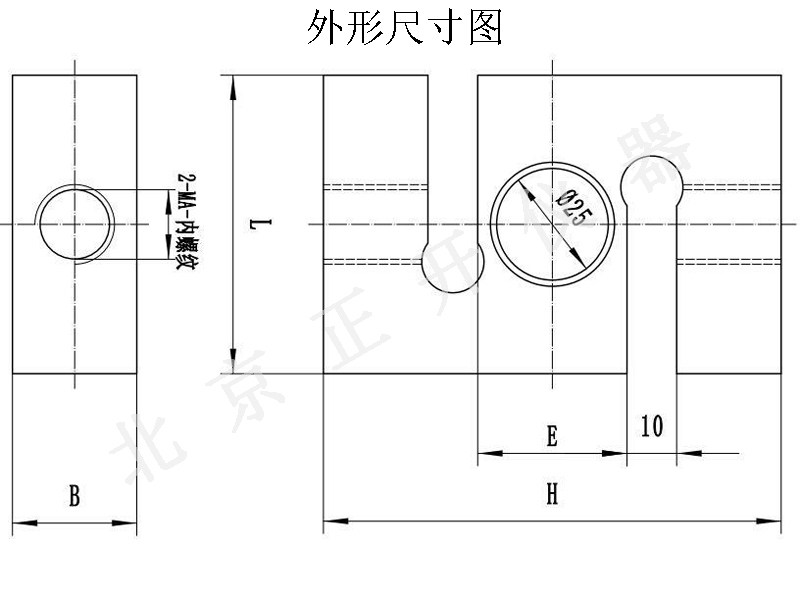

   外形尺寸图

   与量程相关的外形尺寸表

 量程  H  L  B  E  A
 1.5~6 kN  80  55  24  28  M16X1.5/M16
 10~15 kN  92  60  25  28  M16X1.5/M16
 20~30 kN  108  70  32  38  M24
 50~60 kN  130  84  36  46  M24
 100~150 kN  152  100  42  50  M30
