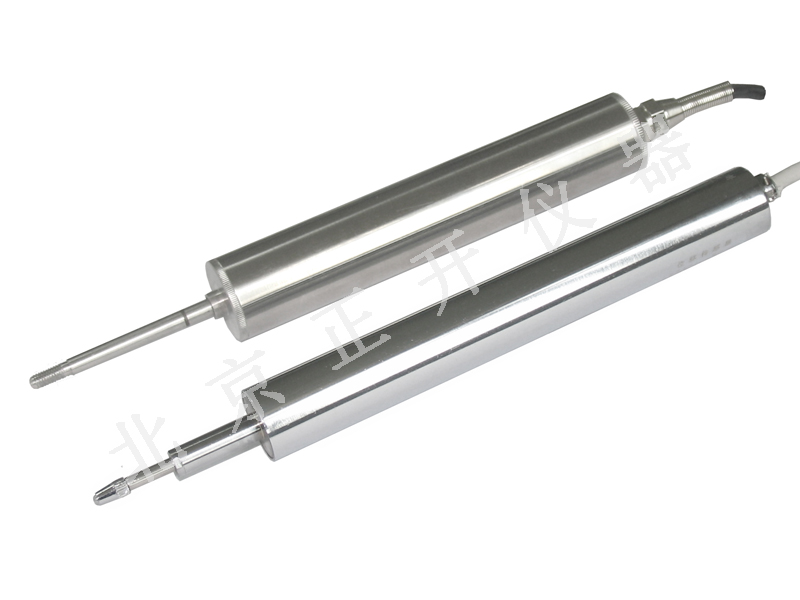

     MCW-L型拉杆式直线位移传感器是差动变压器式位移传感器,它把直线移动的机械量变换为电量,普遍使用于伸长、移动、振动、膨胀、应变、重量等各种物理量的测量。它具有线性好、频带宽、灵敏度高、结构简单、工作可靠等优点。

     运用于国防工业、 工矿企业、大专院校以及其它自动化领域位移量的动态或静态测量。

主要技术指标
量程 5, 10, 20, 30, 50, 100, 200, 300, 500, 1000 mm
激励电压 12V,15V,24V (DC)
输出信号 0~5V,0~±5V,4~20mV,12±8mV,RS485
精度 0.2~0.8 % F·S
温漂 0.01% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
工作方式 量程<=50mm:回弹式,非回弹式可选;量程>50mm:非回弹式。

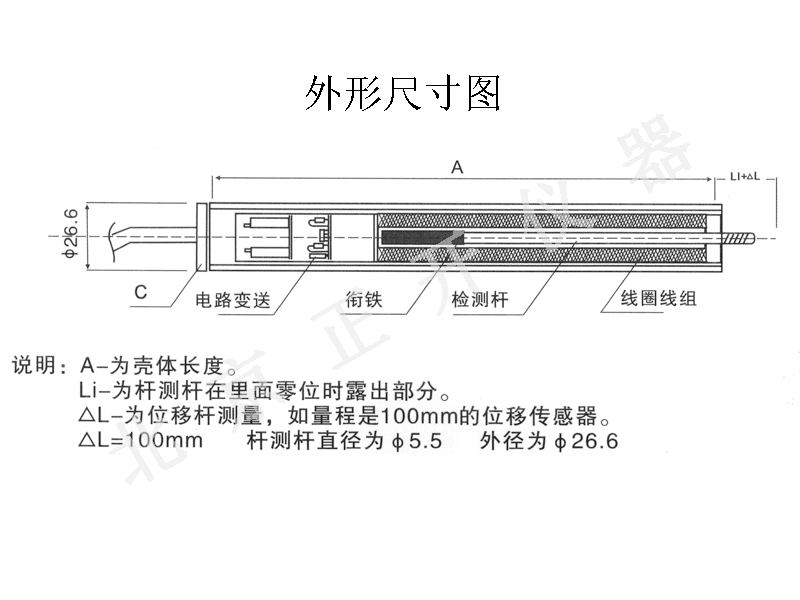

   外形尺寸图

   与量程相关的外形尺寸表

 量程(mm)  精度(%F·S)  A(mm)  Li(mm)
 5 (±2.5) ~ 10 (±5)  0.2  180  12
 15 (±7.5) ~ 30 (±15)  0.2  200  18
 40 (±20) ~ 50 (±25)  0.2  240  30
 60 (±30) ~ 80 (±40)  0.3  260  35
 100 (±50)  0.3  300  45
 150 (±75)  0.3  340  50
 200 (±100)  0.5  390  50
 250 (±125) ~ 300 (±150)  0.5  540  65
 350 (±175) ~ 400 (±200)  0.6  660  65
