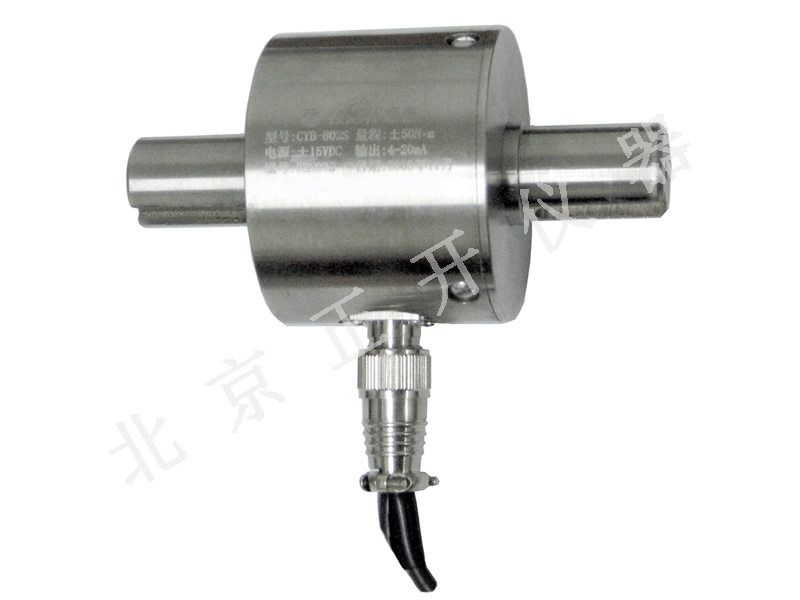

     MCN-J型静扭矩传感器采用应变桥电测技术,具有长期稳定性及抗蠕变特性。

     应用于试验机、机械动力装置的静止扭矩检测等测试系统中。

主要技术指标
量程 0.2, 0.3, 0.5, 1, 2, 3, 5, 10, 20, 30, 50, 100, 200, 300, 500 Nm 1, 2, 3, 5 kNm
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.1~0.5 % F·S
滞后 0.1~0.5 % F·S
不重复性 0.1~0.5 % F·S
温漂 0.01% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

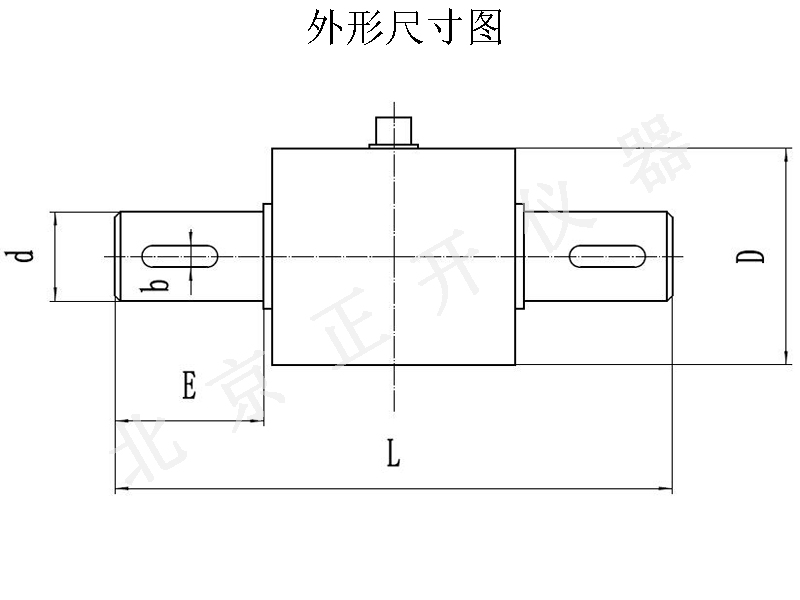

   外形尺寸图

   与量程相关的外形尺寸表

 量程  D  d  L  E  键  备注
 0.2~10 Nm  Ф56  Ф12  75  15  12X4X4  单键
 20~100 Nm  Ф56  Ф18  95  25  20X6X6  单键
 200~500 Nm  Ф80  Ф38  132  40  33X10X8  双键
 1~2 kNm  Ф100  Ф50  162  55  45X14X9  双键
 3~5 kNm  Ф122  Ф75  184  66  50X22X14  双键
