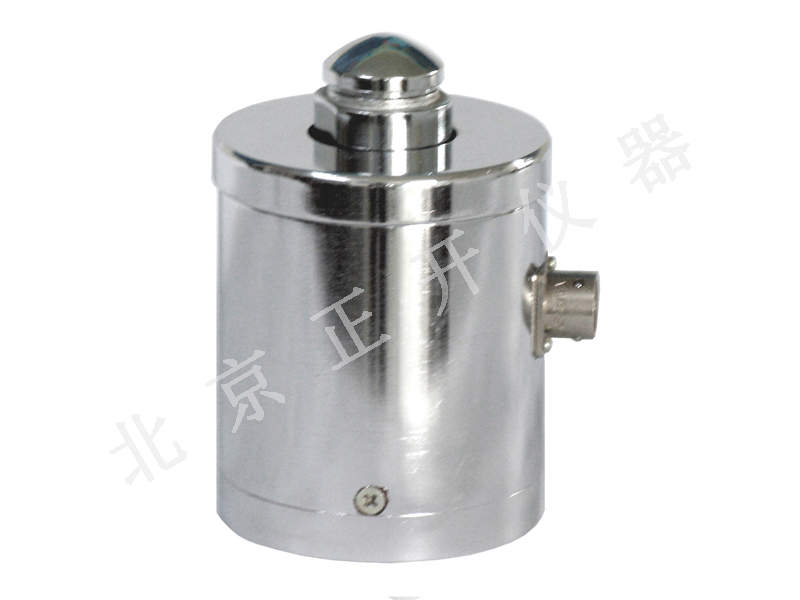

     MCC-Z型柱式高传感器采用采用轮幅梁式结构,高精度,低外形,密封可靠,性能稳定;具有很强的抗偏、抗扭 、抗侧能力。

     适用于平台、料斗、料仓、料罐、吊车等称重计量控制。

主要技术指标
量程 0.1, 0.2, 0.3, 0.5, 1, 2, 3, 5, 10, 20, 30 T
激励电压 10V或 12V,15V,24V (DC)
输出信号 1.5mV/V或0~5V,1~5V,0~10V,0~10mA,0~20mA,4~20mA,RS485
非线性 0.05~0.1 % F·S
滞后 0.05~0.1 % F·S
不重复性 0.05~0.1 % F·S
温漂 0.005% F·S/℃
零位输出 ≤2 % F·S
工作温度 -20~80 ℃
过载能力 150% F·S

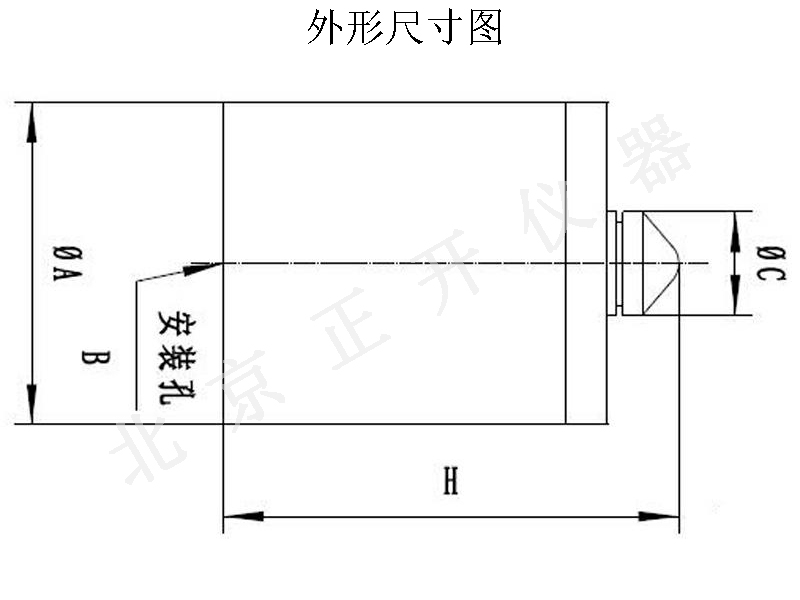

   外形尺寸图

   与量程相关的外形尺寸表

 量程  H  C  A  B
 0.1~0.5 T  105  25  61  M16X1.5或M16
 1 T  105  25  65  M16X1.5或M16
 2~3 T  130  35  76  M24
 5 T  148  35  81  M24
 10 T  160  45  83  M30
 20 T  175  50  108  M36
 30 T  215  65  133  M45
